Затискач для троса – це універсальний металевий кріпильний елемент для тросів і канатів різної товщини, що забезпечує найнадійніший варіант з’єднання без зварювання.

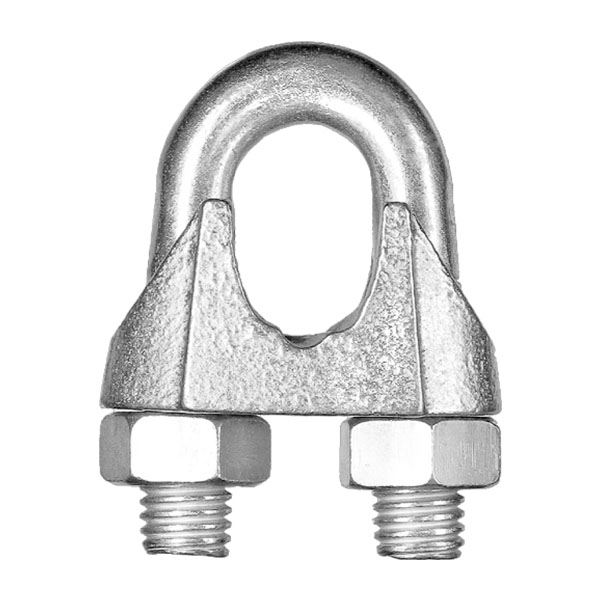

Затискач DIN 741 являє собою круглу скобу з литим корпусом з оцинкованої сталі з фіксуючими шестигранними гайками. Застосовується для фіксації з’єднання двох тросів діаметром від 3 до 40 мм, а також для створення петель на кінці тросів. Standard DIN 741 вимагає використання низьковуглецевої сталі класу 2 з цинковим покриттям, що відповідає ГОСТ 13186.
Розмір затиску визначається за діаметром троса, а для вашої зручності в таблиці нижче наведені Розміри різноманітних затискачів і креслення з розшифровкою Розмірів.
Затискач DIN 741 призначений для побутового використання з відносно невеликими навантаженнями. Для гарантовано надійного кріплення на одне з’єднання потрібно установка не менше трьох затискачів.
Для з’єднання тросів необхідно просто затиснути їх скобою затиску і максимально щільно зафіксувати гайками. Такі затискачі, при необхідності, дозволяють згодом роз’єднати троси, для чого достатньо лише відкрутити гайки.
Таблиця з характеристиками: Розміри, габарити затискачів DIN 741:
Розміри |
A |
B |
C |
D |
E |
F |
G |
Ød |
3 мм |
М 4 |
20 |
9 |
11 |
18 |
10 |
9 |
3 |
5 мм |
М 5 |
24 |
11 |
14 |
22 |
11 |
10 |
4 |
6 мм |
М 5 |
30 |
13 |
17 |
23 |
11 |
11 |
4 |
8 мм |
М 6 |
34 |
16 |
19 |
28 |
14 |
13 |
5 |
10 мм |
М 8 |
43 |
19 |
24 |
33 |
17 |
17 |
7 |
11 мм |
М 8 |
45 |
20 |
26 |
34 |
18 |
18 |
7 |
12/13 мм |
М10 |
57 |
24 |
30 |
42 |
21 |
19 |
8 |
14 мм |
М10 |
58 |
25 |
30 |
43 |
22 |
22 |
8 |
16 мм |
М12 |
63 |
29 |
32 |
50 |
25 |
26 |
11 |
19/20 мм |
М12 |
75 |
32 |
40 |
53 |
27 |
29 |
11 |
22 мм |
М14 |
85 |
36 |
44 |
58 |
31 |
33 |
12 |
26 мм |
М14 |
98 |
41 |
45 |
65 |
35 |
37 |
12 |
30 мм |
М16 |
112 |
48 |
50 |
74 |
37 |
43 |
14 |
34 мм |
М16 |
118 |
52 |
55 |
80 |
42 |
50 |
14 |
40 мм |
М16 |
142 |
58 |
60 |
88 |
45 |
55 |
14 |
